Z41H、Z41Y型鋼制楔式閘閥150(Lb)～600(Lb)

動作穩定可靠等優點

密封可靠，使用壽命長

產品性能參數:

Z41H、Z41Y 型鋼制楔式閘閥150(Lb)～600(Lb) 主要性能參數
型號	壓力級（Lb）	適用溫度/℃	適用介質
Z41Y-150（Lb）	150	≤425	水、蒸汽、油品
Z41Y-150（Lb）P	150	≤200	腐蝕性介質
Z41Y-150（Lb）R	150	≤200	腐蝕性介質
Z41Y-300（Lb）	300	≤425	水、蒸汽、油品
Z41Y-300（Lb）P	300	≤200	腐蝕性介質
Z41Y-300（Lb）R	300	≤200	腐蝕性介質
Z41Y-400（Lb）	400	≤425	水、蒸汽、油品
Z41Y-600（Lb）	600	≤425	水、蒸汽、油品
Z41H-150（Lb）	150	≤425	水、蒸汽、油品
Z41H-300（Lb）	300
Z41H-400（Lb）	400
Z41Y-300（Lb）I	300	≤550	水、蒸汽、油品
Z41Y-400（Lb）I	400	≤450	非腐蝕性介質
Z4Y-400（Lb）P	400	≤150	弱腐蝕性介質
Z41Y-400（Lb）R	400	≤200	腐蝕性介質
Z41H-600（Lb）	600	≤200	非腐蝕性介質
Z41H-600（Lb）I		≤350	非腐蝕性介質
Z41H-600（Lb）P		≤200	腐蝕性介質
Z41Y-600（Lb）R	600	≤150	腐蝕性介質

產品零部件材料:

Z41H、Z41Y 型鋼制楔式閘閥150(Lb)～600(Lb) 零部件材料
型號	材料
型號	閥體、閥蓋、閘板	閥桿	密封面	填料
Z41Y-150（Lb）	碳素鋼	鉻不銹鋼	堆焊硬質合金	石棉石墨或柔性石墨
Z41Y-150（Lb）P	鉻鎳鈦鋼	鉻鎳鈦鋼	—	—
Z41Y-150（Lb）R	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼	—	—
Z41Y-300（Lb）	碳素鋼	鉻不銹鋼	堆焊硬質合金	石棉石墨或柔性石墨
Z41Y-300（Lb）P	鉻鎳鈦鋼	鉻鎳鈦鋼	—	—
Z41Y-300（Lb）R	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼	—	—
Z41Y-400（Lb）	碳素鋼	鉻不銹鋼	堆焊硬質合金	石棉石墨或柔性石墨
Z41Y-600（Lb）	碳素鋼	鉻不銹鋼	堆焊硬質合金	石棉石墨或柔性石墨
Z41H-150（Lb）	碳素鋼	鉻不銹鋼	鉻不銹鋼	石棉石墨或柔性石墨
Z41H-300（Lb）
Z41H-400（Lb）
Z41Y-300（Lb）I	鉻鉬鋼	鉻不銹鋼	堆焊硬質合金	石棉石墨或柔性石墨
Z41Y-400（Lb）I	鉻鉬鋼	鉻鉬鋼+鈷鉻鎢	—	—
Z4Y-400（Lb）P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	堆焊硬質合金	石棉三圍或柔性石墨
Z41Y-400（Lb）R	鉻鎳鉬鈦	鉻鎳鉬鈦鋼+鈷鉻鎢	—	—
Z41H-600（Lb）	碳鋼	鉻鋼	—	—
Z41H-600（Lb）I	碳鋼	鉻鋼
Z41H-600（Lb）P	鉻鎳鈦鋼	鉻鉬釩鋼
Z41Y-600（Lb）R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	堆焊硬質合金	石棉石墨或柔性石墨

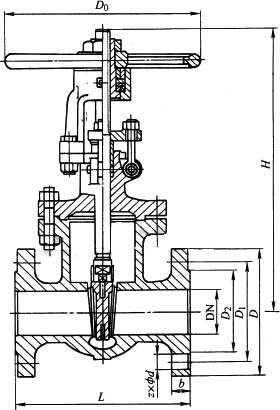

產品外形及結構尺寸:

Z41H、Z41Y150(Lb) 型鋼制楔式閘閥主要外形及結構尺寸
DN	DN/in	L	D	D₁	D₂	b	z×Φd	H≈	D₀≈	重量/kg
50	2	178	152	120.5	120.5	16	4×Φ19	323	200	23
65	21/2	190	178	139.5	139.5	18	4×Φ19	347	250	32
80	3	203	190	152.5	152.5	19	4×Φ19	383	250	40
100	4	229	229	190.5	190.5	24	8×Φ19	457	300	63
125	5	254	254	216	216	24	8×Φ22	632	300	66
150	6	267	279	241.5	241.5	26	8×Φ22	635	350	108
200	8	292	343	298.5	298.5	29	8×Φ22	762	350	181
250	10	330	406	362	362	31	12×Φ25	895	400	263
300	12	356	483	432	432	32	12×Φ25	1080	500	346
350	14	381	533	476	476	35	12×Φ29	1295	600	488
400	16	406	579	540	540	37	16×Φ29	1435	600	621
450	18	432	635	578	578	40	16×Φ32	1626	650	814
500	20	457	698	635	635	43	20×Φ32	1829	650	992
600	24	508	813	749.5	749.5	48	20×Φ35	2175	700	1492
750	30	610	984	914.5	914	75	28×Φ35	2692	700	2272

Z41H、Z41Y300(Lb)型鋼制楔式閘閥主要外形及結構尺寸
DN	DN/in	L	D	D₁	D₂	b	z×Φd	H≈	D₀≈	重量/kg
50	2	216	165	127	92	16	4×Φ19	323	200	23
65	21/2	241	190	149	105	18	4×Φ19	347	250	32
80	3	283	210	168.5	127	19	4×Φ19	383	250	40
100	4	305	254	200	157	24	8×Φ19	457	300	63
125	5	381	279	235	186	24	8×Φ22	632	300	66
150	6	403	318	270	216	26	8×Φ22	635	350	108
200	8	419	381	330	270	29	8×Φ22	762	350	171
250	10	457	444	387.5	324	31	12×Φ25	895	400	263
300	12	502	521	451	381	32	12×Φ25	1080	500	346
350	14	762	584	514.5	413	35	12×Φ29	1295	600	488
400	16	838	648	571.5	470	37	16×Φ29	1435	600	621
450	18	914	711	628.5	533	40	16×Φ32	1626	650	814
500	20	991	775	686	584	43	20×Φ32	1829	650	992
600	24	1143	914	813	692	48	20×Φ35	2175	700	1492

Z41H、Z41Y400(Lb)型鋼制楔式閘閥主要外形及結構尺寸
DN	DN/in	L	D	D₁	D₂	b	z×Φd	H≈	D₀≈	重量/kg
50	2	292	465	127	92	25	8×Φ19	368	250	35
65	2?	330	190	149.4	105	29	8×Φ22	394	300	47
80	3	356	210	168.1	127	32	8×Φ22	473	3003	65
100	4	406	254	200.2	157	35	8×Φ25	622	50	90
125	5	457	279	235	186	36	8×Φ25	686	400	153
150	6	495	318	269.7	216	41	12×Φ25	750	400	260
200	8	597	381	330.2	270	48	12×Φ29	876	500	390
250	10	673	444	387.4	324	54	16×Φ32	1041	600	535
300	12	762	521	450.8	381	57	16×Φ35	1181	650	886
350	14	826	584	514.4	413	60	20×Φ35	1588	700	960
400	16	902	648	571.5	470	64	20×Φ38	1803	700	1424

Z41H、Z41Y600(Lb)型鋼制楔式閘閥主要外形及結構尺寸
DN	DN/in	L	D	D₁	D₂	b	z×Φd	H≈	D₀≈	重量/kg
50	2	292	165	127	92	33	8×Φ19	510	254	44
65	2?	330	190	149	100	36	8×Φ22	554	254	60
80	3	356	210	168	127	39	8×Φ22	595	305	80
100	4	432	273	216	157	45	8×Φ25	712	356	145
125	5	508	330	266.5	186	52	8×Φ29	826	406	236
150	6	559	356	292	216	55	12×Φ29	995	508	309
200	8	660	419	349	270	63	12×Φ32	1157	610	522
250	10	787	508	432	324	71	16×Φ35	1373	686	779
300	12	838	559	489	381	74	20×Φ35	1603	686	1108
350	14	889	603	527	413	77	20×Φ38	1930	762	1506
400	16	991	686	603	470	84	20×Φ41	2032	889	1939

安裝注意事項及要點:
1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。

聲明：本文中所有文字、數據、圖片均只適用于參考，Z41H、Z41Y型鋼制楔式閘閥150(Lb)～600(Lb)性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-37915566。

閥門選型單元解析：

根據管路系統設計的需要和各類閥門的自身特性及安裝使用等因素決定采用何種閥門。

1	2	3	4	5	6	7
1、類型代號
2、驅動方式代號
3、連接形式代號
4、結構形式代號
5、密封面材料或襯里材料代號
6、壓力代號或工作溫度下的工作壓力
7、閥體材料代號

1單元=閥門類型代號：

閥門類型	代號	閥門類型	代號
安全閥	A	球閥	Q
蝶閥	D	疏水閥	S
隔膜閥	G	調節閥	T
止回閥	H	柱塞閥	U
截止閥	J	旋塞閥	X
節流閥	L	減壓閥	Y
排污閥	P	閘閥	Z

2單元=驅動方式代號：

根據閥門參數、功能、操作要求和現場條件等選擇閥門傳動方式。我公司可為用戶提供、手動、電動、氣動、液動、電磁、自動等各種類型的閥門，也可按用戶要求選配。驅動方式代號：

驅動方式	代號	驅動方式	代號
電磁	0	錐齒輪	5
電磁－液動	1	氣動	6
電－液動	2	液動	7
渦輪	3	氣－液動	8
正齒輪	4	電動	9

注：①、代號1、代號2及代號8是用在閥門啟閉時，需有兩種動力源同時對閥門進行操作。②、安全閥、液壓閥、輸水閥、手動手輪直接連接閥桿操作結構形式的閥門，本代號省略不表示。③、對于氣動或液動：常開式用6K、7K表示；常閉式用6B、7B表示；氣動帶手動用6S表示、防爆電動用9B表示

3單元=連接方式代號：

根據閥門使用工況及安裝要求選擇不同的連接方式，一般有螺紋連接，法蘭連接，對焊連接，對夾連接等。連接形式代號：

連接形式	代號	連接形式	代號
內螺紋	1	對焊接	6b
外螺紋	2	對夾	7
法蘭	4	卡箍	8
承插焊	6s	卡套	9

結構長度：用戶無特殊要求，按該閥執行的設計標準（GB、API、ANSI、BS等）中的規定制造。參照本公司為您提供的參數《產品連接尺寸》

4單元=結構形式代號(包括前3單元內容匯總)：

閥門的型號編制方法：

閥門的型號編制由7個單元組成，其含量如圖所示：公稱壓力號用阿拉伯?dāng)?shù)字表示，其數值是以兆帕（MPa）為單位的公稱壓力值的10倍，用于電站工業的閥門，當介質最高溫度超過530℃時，其數值以兆帕（MPa）為單位的工作壓力值的10倍。參照JB4018-85標準，型號編制方法如下：

代號		0	1	2	3	4	5	6	7	8	9
傳動方式		電磁動	電磁液動	電液動	蝸輪	直齒輪	錐齒輪	氣動	液動	氣-液動	電動
連接形式			內螺紋	外螺紋		法蘭		焊接	對夾	卡籀	卡套
類型代號		結構形式
閘閥	Z	明桿					暗桿
		楔式			平行式		楔式		平行式
		彈性閘板	剛性
			單閘板	雙閘板	單閘板	雙閘板	單閘板	雙閘板	單閘板	雙閘板
截止閥	J		直通式		三通式	直角式	直流式	平衡
節流閥	L							直通式	直角式
球閥	Q		浮動球					固定	球
			直通式	Y型三通式		L形三通式	T型三通式	四通式	直通式
蝶閥	D	杠桿式	垂直板式		斜板式
隔膜閥	G		屋脊式		截止式	直流板式		直通式	閘板式	角式Y形	角式T形
旋塞閥	X				填料式
					直通式	T形三通式	四通式		L直通式	T形三通式	直通
止回閥	H		升降式			旋啟式					蝶形
			直通式	立式		單瓣	多瓣	雙瓣
安全閥	A	彈簧									脈沖式
		封閉			不封閉	封閉	不封閉
		帶散熱片全啟式	微啟式	全啟式	帶扳手		杠桿式	帶控制機構	帶扳手
					雙彈簧微啟式	全啟式		全啟十	微啟式	全啟式
減壓閥	Y		薄摸式	彈簧薄摸式	活塞式	波紋管式	杠桿式
疏水閥	S		浮球式				鐘形浮子式		雙金屬片式	脈沖式	圓盤式

5單元=密封面或襯里材料代號：

密封面或襯里材料	代號	密封面或襯里材料	代號
錫基軸承合金（巴氏合金）	B	尼龍塑料	N
搪瓷	C	滲硼鋼	P
滲氮鋼	D	襯鉛	Q
氟塑料	F	奧氏體不銹鋼	R
陶瓷	G	塑料	S
Cr13系不銹鋼	H	銅合金	T
襯膠	J	橡膠	X
蒙乃爾合金	M	硬質合金	Y

注：①、除隔膜閥外、當密封副的密封面材料不同時，以硬密度的材料表示。②、閥門密封副材料均為閥門的本體材料時，閥座密封面材料代號用“W”表示。

6單元=壓力代號或工作溫度下的工作壓力代號：

閥門指定溫度下的工作壓力，是供參考用的圓整數值，分為不同級別，用PN表示，按GB/T1048-1990規定，國標閥門單位為MPa,磅級閥門用LB表示。以下的公稱壓力 PN 數值依據 GB/T 1048-2004 標準。PN：與管道系統元件的力學性能和尺寸特性相關、用于參考的字母和數字組合的標識。它由字母 PN 和后跟無因次的數字組成
PN 數值應從以下系列種選擇：

DIN 系列	ANSI 系列
PN2.5	PN20
PN6	PN50
PN10	PN110
PN16	PN150
PN25	PN260
PN40	PN420
PN63
PN100

注：必要時允許選用其他 PN 數值公稱壓力 (PN)

7單元=閥體材料代號：

閥體材料	代號	閥體材料	代號
碳鋼	C	球墨鑄鐵	Q
Cr13系不銹鋼	H	0Cr17Ni12Mo2系不銹鋼	R
1Cr5Mo鉻鉬鋼	I	0Cr17Ni14Mo2系不銹鋼	RL
15CrMo鉻鉬鋼	H	塑料	S
可鍛鑄鐵	K	銅及銅合金	T
鋁合金	L	鈦及鈦合金	Ti
0Cr18Ni9系不銹鋼	P	鉻鉬釩鋼	V
0Cr19Ni10系不銹鋼	PL	灰鑄鐵	Z

常用閥體材料代號:

代號	I	C	P	R	V
閥體材料	Cr5Mo C5	WCB 25 A105	1Cr18Ni9Ti ZG1Cr8Ni9Ti CF8(304) CF3(304L)	1Cr18Ni12Mo2Ti ZG1Cr8Ni12Mo 2Ti CF8M(316) CF3M(316L)	12Cr1MoV ZG15CrMo1V ZG20CrMoV WC6 WC9

注：用戶應根據本所產品型號所訂貨，如有特殊要求，請?jiān)谟嗀浐贤杏枰哉f(shuō)明。

閥門材料性能:

注*：主要依據 JB/T 5300-1991 標準編制制造！

閥體材料	適用公稱壓力/MPa	適用溫度/℃	適用介質
灰鑄鐵	≤10	－10～200	水、蒸汽、空氣、煤氣及油類等介質
可鍛鑄鐵	≤25	－30～300	水、蒸汽、空氣及油類等介質
球墨鑄鐵	≤40	－30～350	水、蒸汽、空氣及油類等介質
銅合金	≤25	－40～250	水、海水、氧氣、空氣及油類等介質
碳素鋼	≤320	－30～450	水、蒸汽、空氣、氫氣、氨、氮及石油產品等介質
高溫鋼	≤16	≤550	蒸汽及石油產品
低溫鋼	≤64	≥－196	乙烯、丙烯、液態天然氣及液氮等介質
不銹耐酸鋼	≤64	≤200	硝酸、醋酸等介質

除了上述選型單元外，還需公稱通徑：

DN：用于管道系統元件的字母和數字組合的尺寸標識。它由字母DN和后跟無因次的整數數字組成。這個數字與端部連接件的孔徑或外徑（單位：mm）等特征尺寸直接相關。優先選用的 DN 數值如下：

1.管件尺寸英寸毫米對照表：

管件尺寸英寸毫米對照表
直徑英寸	1/4″	3/8″	1/2″	3/4″	1″	1.2″	1.5″	2″	2.5″
通徑毫米	DN8	DN10	DN15	DN20	DN25	DN32	DN40	DN50	DN65
外徑毫米	13.7	17.14	21.3	26.7	33.4	42.2	48.3	60.3	73
直徑英寸	3″	4″	5″	6″	8″	10″	12″	14″	16″
直徑毫米	DN80	DN100	DN125	DN150	DN200	DN250	DN300	DN350	DN400
外徑毫米	88.9	114.3	141.3	168.3	219.1	273	323.8	355.6	406.4
注：1 英寸=25.4毫米 =8英分 1分=1/8″ 2分=1/4″ 3分=3/8″ 4分=1/2″ 6分=3/4″ 8分=1″

2.對于多大的水管該用多大的閥門口徑（接口）做了詳細對照，見下表:

管子通徑DN（公稱直徑）對應管子外徑Ф（mm）：
公稱直徑	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125
小直徑系列	Ф18	Ф25	Ф32	Ф38	Ф45	Ф57	Ф73	Ф89	Ф108	Ф133
大直徑系列	Ф22	Ф27	Ф34	Ф42	Ф48	Ф60	Ф76	Ф89	Ф114	Ф140
公稱直徑	DN150	DN200	DN250	DN300	DN350	DN400	DN450	N500	DN600
小直徑系列	Ф159	Ф219	Ф273	Ф324	Ф360	Ф406	Ф457	Ф508	Ф610
大直徑系列	Ф168	Ф219	Ф273	Ф325	Ф377	Ф426	Ф480	Ф530	Ф630
公稱直徑	DN700	DN800	DN900	DN1000	DN1200	DN1400	DN1600	N1800	DN2000
直徑系列	Ф720	Ф820	Ф920	Ф1020	Ф1220	Ф1420	Ф1620	Ф1820	Ф2020

3.對于多大的水管（大外徑）該用多大的閥門口徑（接口）做了詳細對照，見下表：

管子通徑DN（公稱直徑）對應管子外徑Ф（mm）
壓力	匹配管子外徑		公稱壓力	匹配管子外徑
壓力	大外徑系列外徑	小外徑系列外徑		大外徑系列外徑	小外徑系列外徑
DN15	Φ22	Φ18	DN125	Φ140	Φ133
DN20	Φ27	Φ25	DN150	Φ168	Φ159
DN25	Φ34	Φ32	DN200	Φ219	Φ219
DN32	Φ42	Φ38	DN250	Φ273	Φ273
DN40	Φ48	Φ45	DN300	Φ324	Φ325
DN50	Φ60	Φ57	DN350	Φ356	Φ377
DN65	Φ76	Φ73	DN400	Φ406	Φ426
DN80	Φ89	Φ89	DN450	Φ457	Φ480
DN100	Φ114	Φ108	DN500	Φ508	Φ530

按GB/T1047的規定來選定，以DN表示，單位為mm，磅級閥門用NPS表示，單位為。

具有其他功能作用閥門的表示代號：

第二功能作用名稱	代號	第二功能作用名稱	代號
低溫型	D	緩閉型	H
保溫型	B	排渣型	P
波紋管型	W	吹掃型	C
伸縮法蘭型	S	防火型	F
V形球型	V	快速型	Q

帶有特異結構閥門的角標代號：

特異結構名稱	代號	特異結構名稱	代號
刀型平板閘閥	D	水封型	S
帶導流孔型閘閥	K	不帶導流孔型閘閥	W

型號和名稱編制方法示例：

（1）球閥、電動、法蘭連接、浮動直通式、四氟軟密封、16公斤壓力、不銹鋼304閥體	型號為：Q941F-16P
（2）蝶閥、氣動、對夾連接、垂直板式、橡膠軟密封、16公斤壓力、球墨鑄鐵閥體	型號為：D671X-10Q
（3）止回閥、法蘭連接、立式升降式、合金鋼硬密封、40公斤壓力、碳鋼閥體	型號為：H42H-40C
（4）球閥、渦輪傳動、法蘭連接、固定直通式、硬質合金鋼密封、100公斤壓力、碳鋼閥體	型號為：Q347H-100C
（5）截止閥、氣動、法蘭連接、直通式、合金鋼密封、64公斤壓力、不銹鋼316材質	型號為：J641H-64R

產品說明:

Z41H、Z41Y型鋼制楔式閘閥150(Lb)～600(Lb)傳動方式為手動傳動,連接方式為法蘭連接,閥桿為明桿楔式剛性單閘板，閥座密封面材料為硬質合金，壓力級 150(Lb)～600(Lb)，閥體材料為碳素鋼（Z41Y-150(Lb)～600(Lb) ）、鉻鉬鋼（Z41Y-300(Lb)I Z41Y-400(Lb)I）、不銹鋼（Z41Y-150(Lb)P～600(Lb)P Z41Y-150(Lb)R～600(Lb)R Z41H-600(Lb)P Z41H-600(Lb)R）的美標閘閥。
